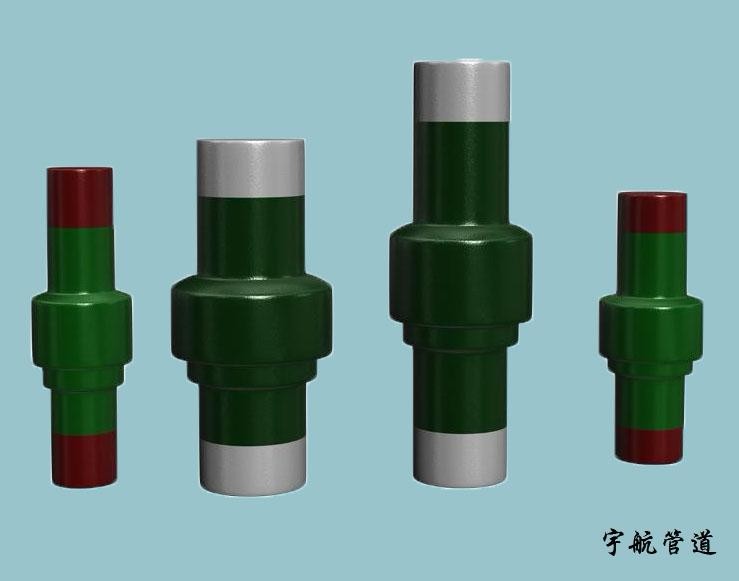

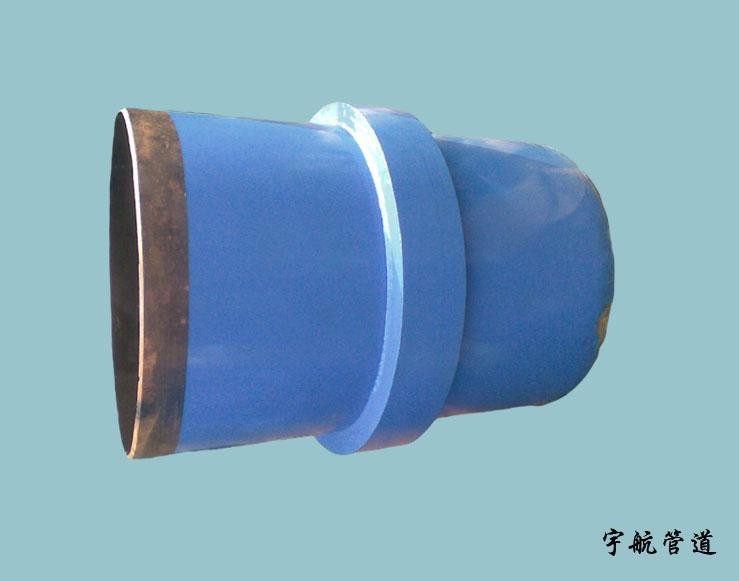

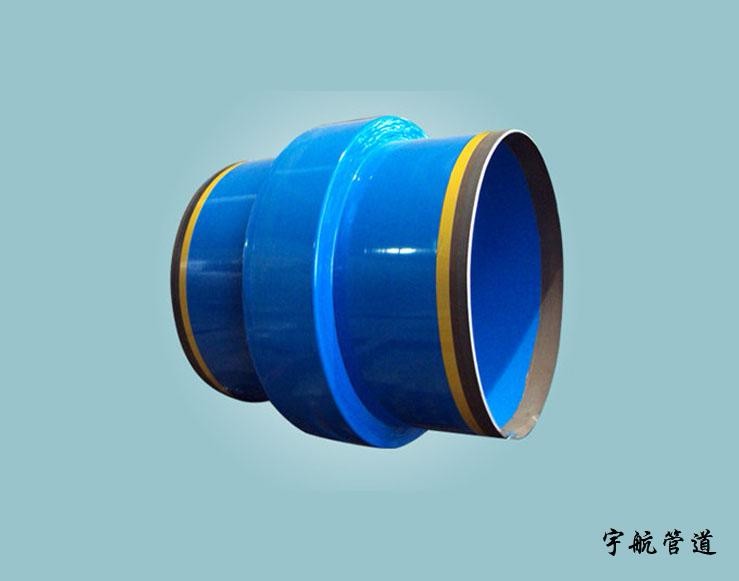

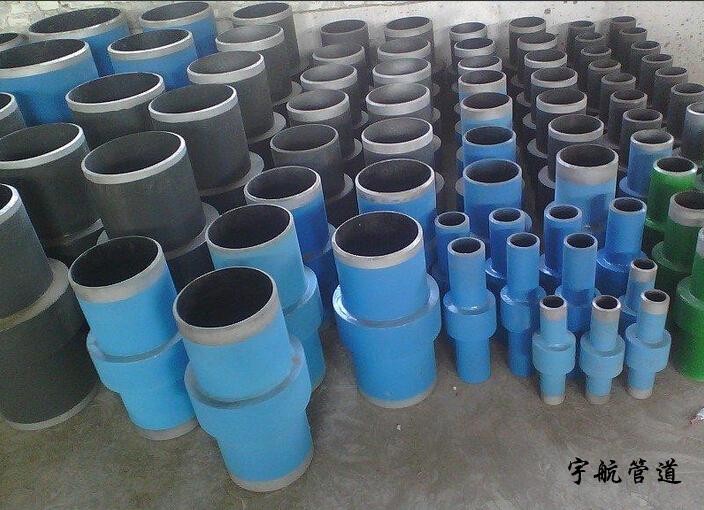

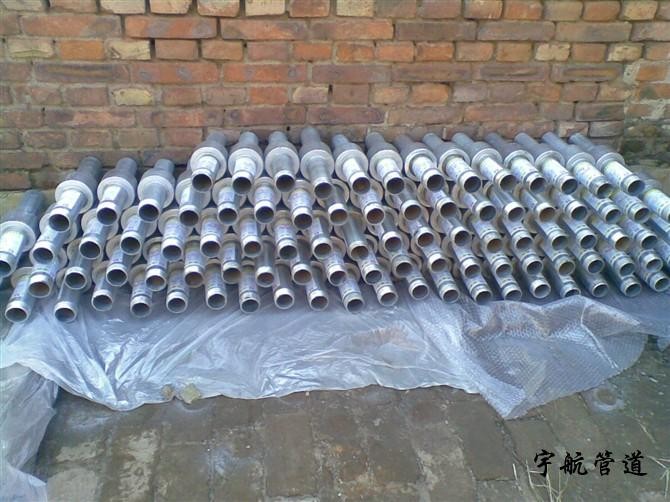

绝缘接头

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。

技术参数

使用寿命：与管线相同； 适用介质：油、气、水、化工原料、矿浆适用。

质量要求

绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。

分类

钢轨绝缘接头

一种高强度钢轨绝缘接头，是在相接两钢轨端部放置轨端绝缘件，而槽型绝缘板夹装在接头两侧，两块加强型鱼尾板安装在绝缘板的凹槽内，然后用高强度螺栓贯入接头预留孔拧紧而成。第一种绝缘板是网状玻璃布槽型绝缘板，它的第一、三、五、七层为糊状绝缘胶，第二、六层为网状玻璃布，第四层为加厚玻璃布；第二种绝缘板是电热片槽型绝缘板，它的第一、三、五、七层为绝缘胶膜，第二、六层为玻璃布，第四层为带孔的电热片。

构造和原理

整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。

安装要求

1.绝缘接头安装处50米内，避免有待焊死口；

2.绝缘接头与管线连接后，不许在接头5米内起吊管线； 3.绝缘接头与管线仪器试压。

U性密封系统

绝缘接头的密封系统由一个具有两个侧面的对称的U形密封圈构成，它与绝缘接头内部的刚性绝缘环紧密的组装在一起，同时也被牢牢的挤压在左右法兰之间的那块预先留好的空间内，从而达到最佳的密封效果，这种密封系统是专门为生产绝缘接头而设计的，也是努瓦金公司的专利技术，这种绝缘接头的密封技术通常被称之为DSGS，双重密封垫系统。

绝缘接头双重密封垫系统的优点：

不需要精确的表面精加工或者特殊的机械公差，这种系统可以同时作用于两个对称的锻件表面和金属绝缘垫片之间，各个部件共同起作用来完成密封工作。

截面积较大的密封部件能够承受压力作用产生的一系列结构变形，由于密封环截面积很大，是液体在侧漏之前，必须通过相当长的距离。

对于此密封系统而言，所有的绝缘垫被完全包裹，在受到突然压降时，不会变形。

随着管线系统压力的增加密封系统会产生一个均衡的反向作用力，保证密封系统的受力平衡，压力循环不会影响密封系统。
