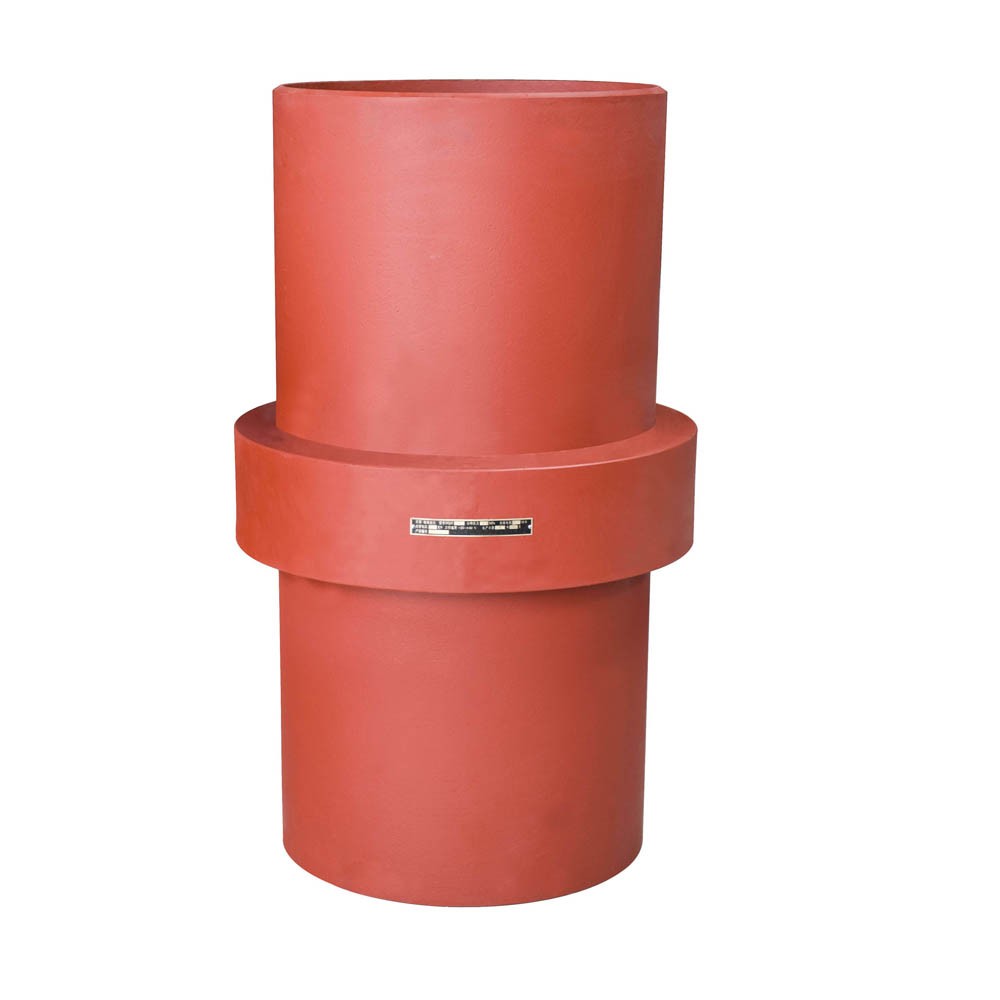

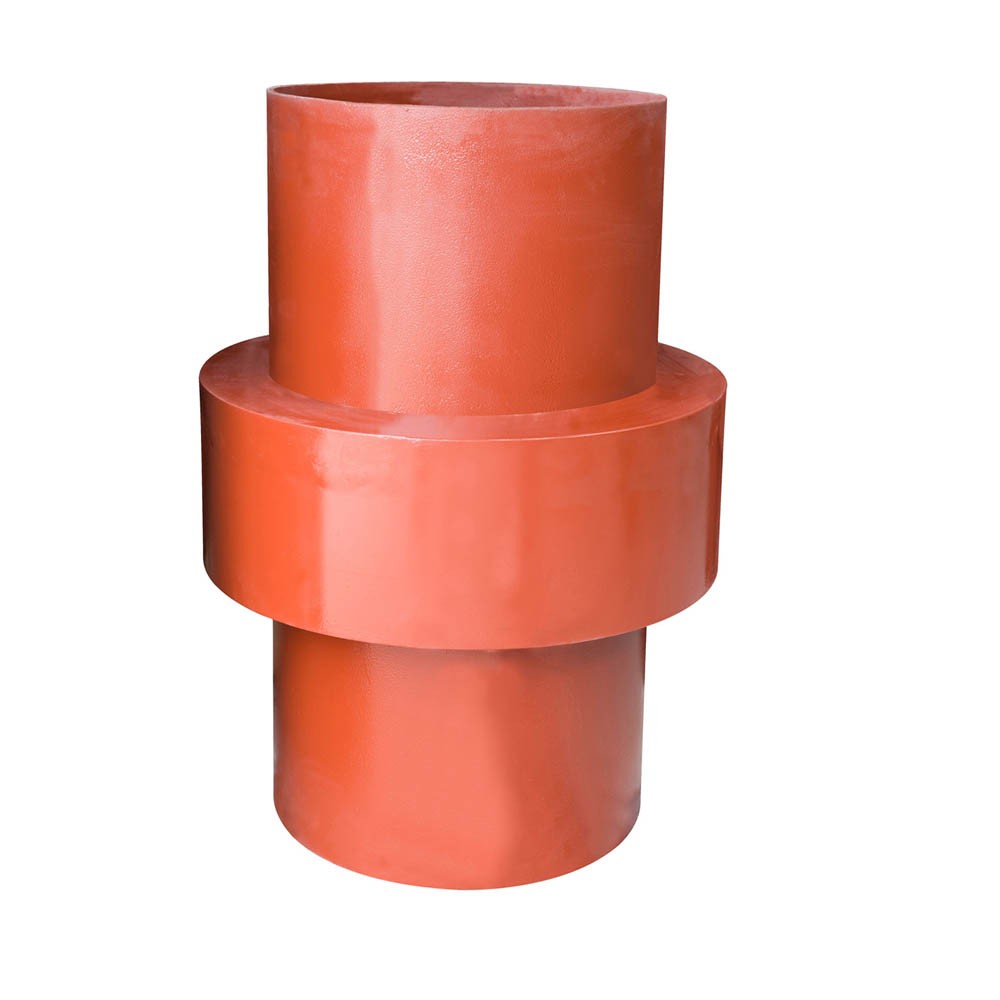

绝缘接头

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品,是钢质管道阴极保护系统中必不可少的重要压力元件,广泛应用于钢制管道的阴极保护系统。


一、结构原理

绝缘接头是在长输管线输送中为防止化学腐蚀,对管线实行阴极保护的重要管线元件。它由螺纹套筒、端盖、密封接头及与之相焊的短管、绝缘垫片等组成。在密封接头与端盖之间的绝缘垫片两侧装有O型橡胶圈,装配后在螺纹套筒和密封接头与端盖间填充绝缘材料,形成具有绝缘想能的双密封结构,绝缘接头内外表面均涂绝缘材料,进行防腐处理。


二、选用条件

1.出厂压力选定:

接头公称压力应与与之相连接的管道压力级别相同,根据管道设计压力、介质最高工作压力选用,并应符合国家、行业或国外有关标准。

2.公称通径的选定:

接头公称通径应与之相连接的管道公称通径相同,订货时应明确短管外径的标准系列(欧洲体系系列I、II或美洲体系)并应符合国家或国外有关标准。

3.材质的选定:

接头短管材质应与主管道的材质相同或相近,具有良好的可焊性,应优先选用GB8163中的20#钢、35#钢及GB9711中的B级钢及L245~L555材质钢管。


三.性能参数

1.适用介质:天然气、液化石油、人工煤气、汽油、柴油等

2.公称压力:1.0~10.0MPa(欧洲体系)

Class150~Class900(美洲体系)

3.公称通径:DN25~1000

4.环境温度:-20~+60℃

5.绝缘电阻:≥5MΩ

6.击穿电压:≥3KV


四、产品标准及出厂试验

1.设计、生产及验收标准

SY/T0516-1977《绝缘法兰设计技术规定》

SY/T0086-2003《阴极保护管道的电绝缘标准》

Q/01JCJ002-2007《绝缘法兰与接头》

2、出厂试验

2.1水压强度试验:出厂前按公称压力的1.5倍进行水压试验,应无可见泄露和变形,保压时间内压力表应不下降。


五、储存和运输要求

绝缘接头存储环境湿度应不大于85%RH,不得与毒性化学物质一起堆放,不得靠近火源。运输时应两端封堵,防止雨水或潮气可能浸入腔体,外表面应用软包装。


六、安装及使用要求

1、绝缘接头与连接管道焊接时,必须使两端管道与接头中心线同轴,以保证接头受力均匀,不产生扭曲。

2.不得在绝缘接头附近或以接头为吊点进行吊装,避免造成绝缘密封件变形,损坏。

3.库存产品应定期检测,保护绝缘材料不吸收水分,使绝缘性能处于良好状态。

4.绝缘接头可埋地安装,也可地上安装,安装后应与管道同时进行整体防漏。

5.绝缘接头现场组焊前必须在腔体干燥条件下对两端用500V兆欧表测量绝缘电阻,其值应≥6MΩ。如有异常,首先检查腔体内是否有积水或异物,然后再检查其余部分是否异常
